您現在的位置：首頁 > 產品展示 > LUC，LUCA，LUCB系列濾油車
液壓技術的現代化導致了液壓系統性能參數日趨于超高壓力，大流量和高精度，為確保液壓系統的性能和可靠性，對油液的清潔度要求越來越高。
我廠研制的濾油小車，不僅能作為液壓系統注入新油過濾的專用設備，而且還可以作為定期過渡系統介質中污梁物的專用設備，它可以幫助你較好地處理液壓系統的污染，延長液壓元件的使用壽命，保證系統正常工作。

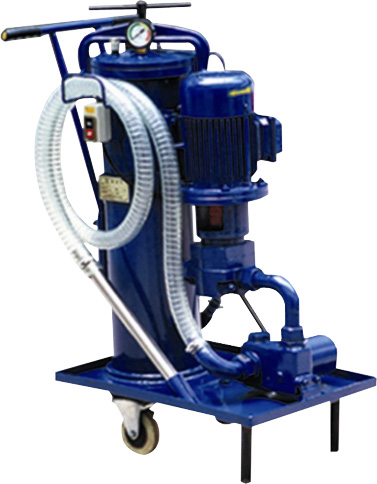

我廠生產的LUC，LUCA，LUCB系列濾油小車除具有性能可靠，結構緊湊，外形美觀，保養縱和使用方便外，還具有較高的精度和低噪聲等優點，精濾器內濾芯可據用戶不同城要，在3μm、5μm、10μm、20μm、30μm、40μm中進行正由選擇，只需調換不同過濾精度的濾芯就可達到不同精度的過濾效果，濾油小車僅濾除油液中的污物，對油液的各項技術指標均無影響。
型號說明

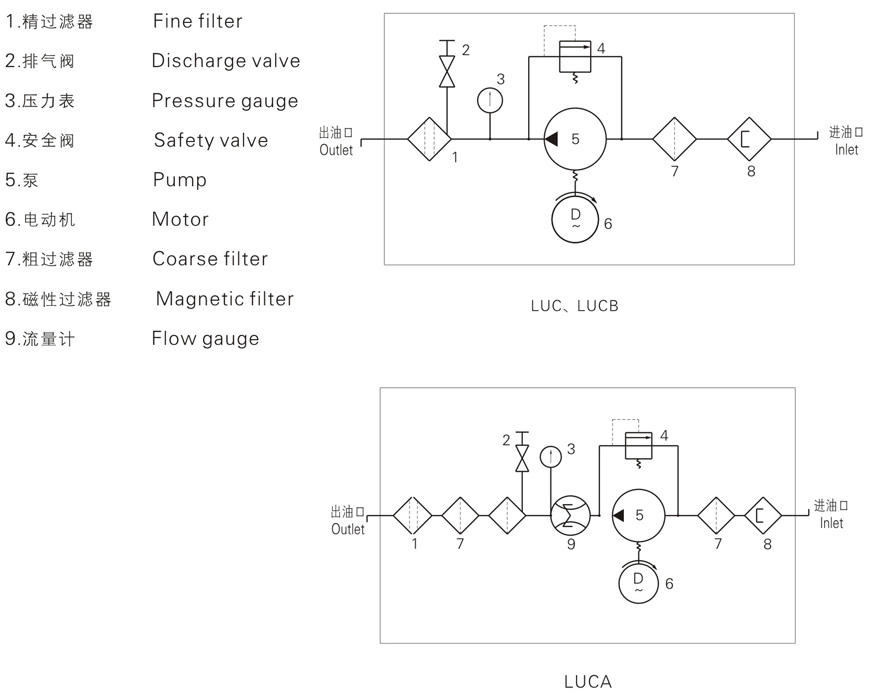

油路圖
技術參數
| 型號 | 公稱流量(l/mm) | 粗濾精度(μm) | 精濾精度(μm) | 原始?jí)毫p失(MPa) | 磁鐵吸力(N) | 電動功率 | 電動電壓(V) | 重量 |
| LUC-16x※# | 16 | 100 | 3 5 10 20 30 40 | <0.02 | 2 | 0.37 | AC:380 | 60 |
| LUC-40x※# | 40 | 0.75 | 90 | |||||
| LUC-63x※# | 63 | 1.1 | 100 | |||||
| LUC-100x※# | 100 | 1.5 | 110 | |||||
| LUC A B -16x※# | 16 | 0.37 | ||||||
| LUC A B -40x※# | 40 | 0.75 | ||||||
| LUC A B-63x※# | 63 | 1.1 | ||||||
| LUC A B-100x※# | 100 | 1.5 |

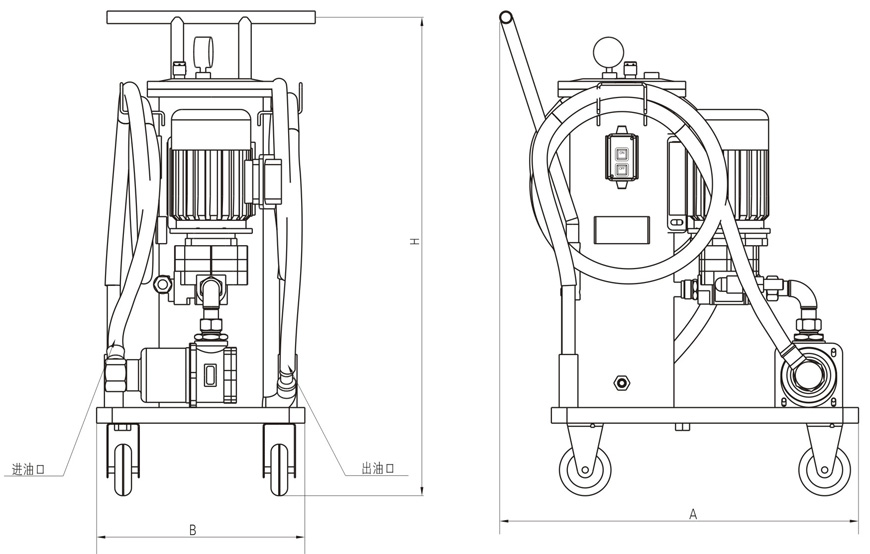

外型尺寸
| 型號 | 尺寸 (mm) | ||
| H | A | B | |
| LUC-16X※ | 920 | 470 | 350 |
| LUC-40X※ | 930 | 648 | 400 |
| LUC-63X※ | 960 | 560 | 400 |
| LUC-100X※ | 960 | 560 | 400 |

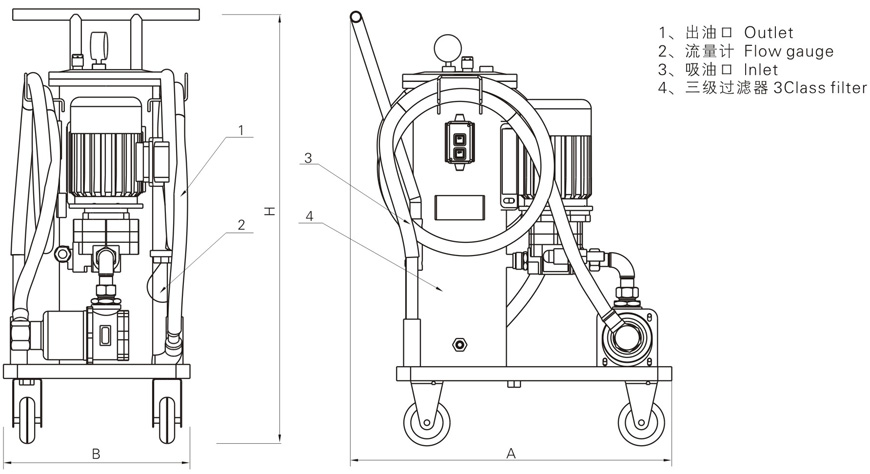

LUCA系列
| 型號 | 尺寸 | ||
| H | A | B | |
| LUCA-16X※ | 1060 | 650 | 450 |
| LUCA-40X※ | 1080 | 700 | 500 |
| LUCA-63X※ | 1120 | 740 | 500 |
| LUCA-100X※ | 1120 | 740 | 500 |

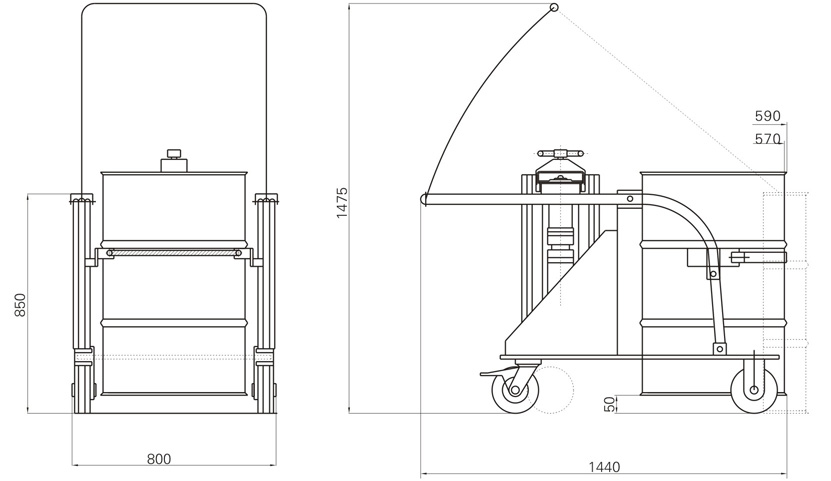

LUCB系列
用戶自配附件與易損備件
| 濾油車型號 | 備件名稱 | |||
| 粗過濾濾芯型號 | 精過濾濾芯型號 | 骨架式油封 | PVC 增強軟管 （內徑）mm | |
| LUC-16x* | CWU-16X100-J | CZX-16X * # | 20 X 40 X 10 | 吸油，回油Φ19 |
| LUC-40x*/LUCB-40X * | CWU-40X100-J | CZX-40X * # | 25 X 45 X 10 | 吸油Φ32，回油Φ25 |
| LUC-63x*/LUCB-63X * | CWU-63X100-J | CZX-63X * # | 25 X 45 X 10 | 吸油Φ32，回油Φ25 |
| LUC-100x*/LUCB-100X * | CWU-100X100-J | CZX-100X * # | 30 X 50 X 10 | 吸油Φ32，回油Φ25 |
| 濾油車型號 | 粗過濾濾芯型號 | 三級過濾筒 | 骨架式油封 | PVC 增強軟管 （內徑）mm | ||
| 粗過濾濾芯一級 | 粗過濾濾芯二級 | 精過濾濾芯型號 | ||||
| LUCA-16 X * | CWU-16X100-J | CXXA1-16X80 | CXXA2-16X80 | CZXA-16X * # | 20 X 40 X 10 | 吸油，回油Φ19 |
| LUCA-40 X * | CWU-40X100-J | CXXA1-40X80 | CXXA2-40X80 | CZXA-40X * # | 25 X 45 X 10 | 吸油Φ32，回油Φ25 |
| LUCA-63X * | CWU-63X100-J | CXXA1-60X80 | CXXA2-60X80 | CZXA-63X * # | 25 X 45 X 10 | 吸油Φ32，回油Φ25 |
| LUCA-100X * | CWU-100X100-J | CXXA1-100X80 | CXXA2-100X80 | CZXA-100X * # | 30 X 50 X 10 | 吸油Φ32，回油Φ25 |
注:
(1)*為過濾精度。若使用介質為水一乙二醇時，公稱流量63L/min，過濾精度5μm，過濾材質為紙質時，濾油車的型號為L(zhǎng)UC·BH-63x5或 LUCA·BH-63X5，精濾器濾芯的型號為CZX·BH-63X5或 CZXA·BH-63X5。
(2)為了確保濾油車額定沉量，并能正常使用權，用戶自配油管的內徑應符合上表規格；并注意，在工作中吸油管不得有壓扁現象，以免油泵損壞，吸油度高度差<500mm。吸油軟管不得加長；回油軟管不得長于8m。
(3)指油泵軸封。
濾油車使用與保養維修
(1)濾油車在啟動時，應注意不能使油泵反轉，以免引起沒泵軸封吹出導致吸入空氣。
(2)濾油車在使用過程中，油泵可能吸入空氣，影響油泵流量，為了達到濾油車的額定流量以保證精細濾芯的正常工作臺，應及時打開排氣閥，以便將濾筒的空氣排凈（即排氣閥出油后），排完空氣之后及時關閉排氣閥。
(3)濾油車使用一段時間后，如因污灑物嚴重堵塞粗過濾濾芯表面使吸油不暢，引起油泵噪聲過大，應停機取出濾芯清洗。
(4)精細濾芯在使用一段時間后，易被污染物逐漸堵塞，引起濾筒壓力升高，當壓力達到0.4MPa時，需及時更換精細濾芯。
(5)使用的吸油、出油軟管應隨時保持清潔。
(6)如果濾油車缺陷不出油，請檢查認定：
a. 油泰轉向是否正確；
b. 油箱至吸油口間的各零部件密封是否可靠，吸油口是否離開油面或油液已吸完；
c. 粗濾器濾芯是否堵塞。
(7)濾油車流量顯著減少，請檢查認定：
a. 粗、精過濾濾芯是否堵塞嚴重；
b. 油泵軸油封是否磨損或因反轉而造成吹出。
(8)過濾壓力突然下降，請檢查精細濾芯是否被擊穿。
